Функциональные характеристики
Трап однокорпусный StellMax ТИП2 предназначен для локального отвода жидкости с мостовых сооружений. Применяется в местах, где не предвидится большого количества стоков. Принцип их работы такой же, как и у лотка. Отличие в параметрах, пропускной способностью. Компания Стандартпарк предлагает трапы двух видов: стандартные и прикромочные с гидравлическим сечением DN200 и DN300. Все они оснащены открывающимися антивандальными решетками. При этом имеют различный выпуск: у изделий с сечением DN200 диаметр выпуска 160 мм, DN300 – 200мм.
Основные параметры однокорпусных трапов SteelMax ТИП2:
- материал изготовления – оцинкованная/нержавеющая сталь;
- класс нагрузки – D400 – F900;
- длина – 500мм;

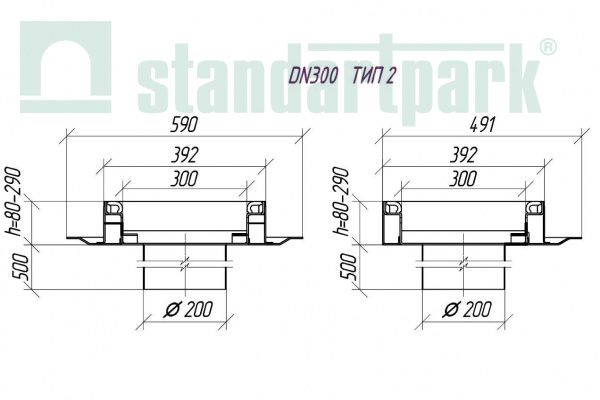

- ширина: прикромочный DN200 – 391мм, DN300 – 491мм; стандартный DN200 – 490мм, DN300 – 590мм;
- высота – 65мм, 85мм, 110мм или 210мм.
Принцип работы
Поверхностный сток протекает к трапу вдоль бордюрного камня, во внутрь попадает сквозь решетку, а далее – в выпуск. Та часть жидкости, которая просочилась в толщу дорожного покрытия скапливается в гидроизоляционном слое, установленном с уклоном к водостоку и подводится к полке трапа SteelMax ТИП2. Таким образом дренажный сток сквозь перфорированные стенки изделия попадает в тот же выпуск, что и поверхностный.
В случае необходимости организации дополнительных точек водоотвода, между трапами устанавливаются дренажные трубки (кап правило диаметром 50-60мм).
Отвод собранной жидкости с надземных мостов и ее сброс в очистные сооружения осуществляется подвесной системой водоотвода. Она часто используется совместно с точечным водоотводом.
Места применения - объекты с интенсивным движением и тяжелыми нагрузками на дорожное покрытие:
- АЗС;
- автомагистрали;
- транспортные терминалы;
- взлетные полосы аэропортов.
Особенности монтажа
Трап устанавливается в дорожное покрытие со сбором дренажных стоков. Монтируется в момент формирования арматурного каркаса пролетного строения. Крепление осуществляется посредством закладных юстировочных опор. Гидроизоляционный слой покрытия подводится к полкам. В зависимости от места расположения применяются стандартные или прикромочные изделия.
Заказывайте трапы SteelMax у компании Стандартпарк. Наши производственные возможности позволяют в соответствии с пожеланиями заказчика изготавливать изделия различных конфигураций.
